Msyx-800

 技术特点

* 测量精度：1.0级
* 重 复 性：优于0.2%
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：220VAC/8~36VDC
* 流速范围：（0.25-12）m/s(流速分辨率0.001m/s)
* 显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操    作：4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
            ◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
        ◇1路4-20mA或0-20mA输出
            ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
            ◇1路继电器输出 (脉冲宽度200ms )
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理。
* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
            ◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
            ◇可编程批量（定量）控制器，故障自诊断功能
            ◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：传感器IP68，F4主机IP68，其余主机IP65
* 防爆等级：EXdⅡBT4 (TDS-100F2型)



传感器类型：外夹式

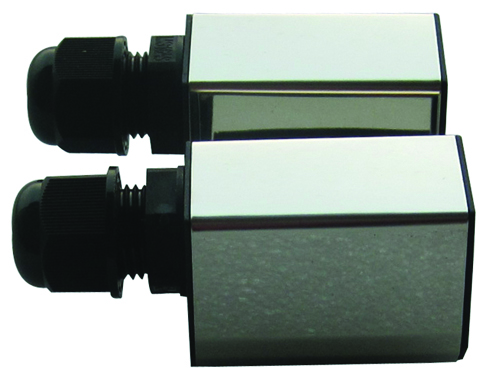

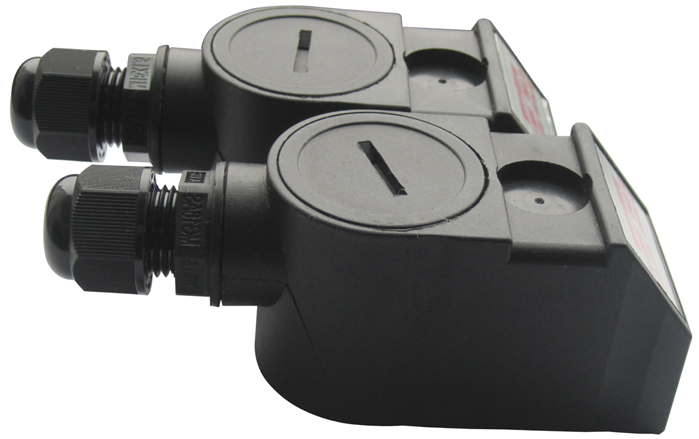

       外夹小型S2传感器                                         外夹中型M2传感器                                             外夹大型L2传感器

 管径：DN15-DN100mm                                  管径：DN50-700mm                                        管径：DN300-6000mm

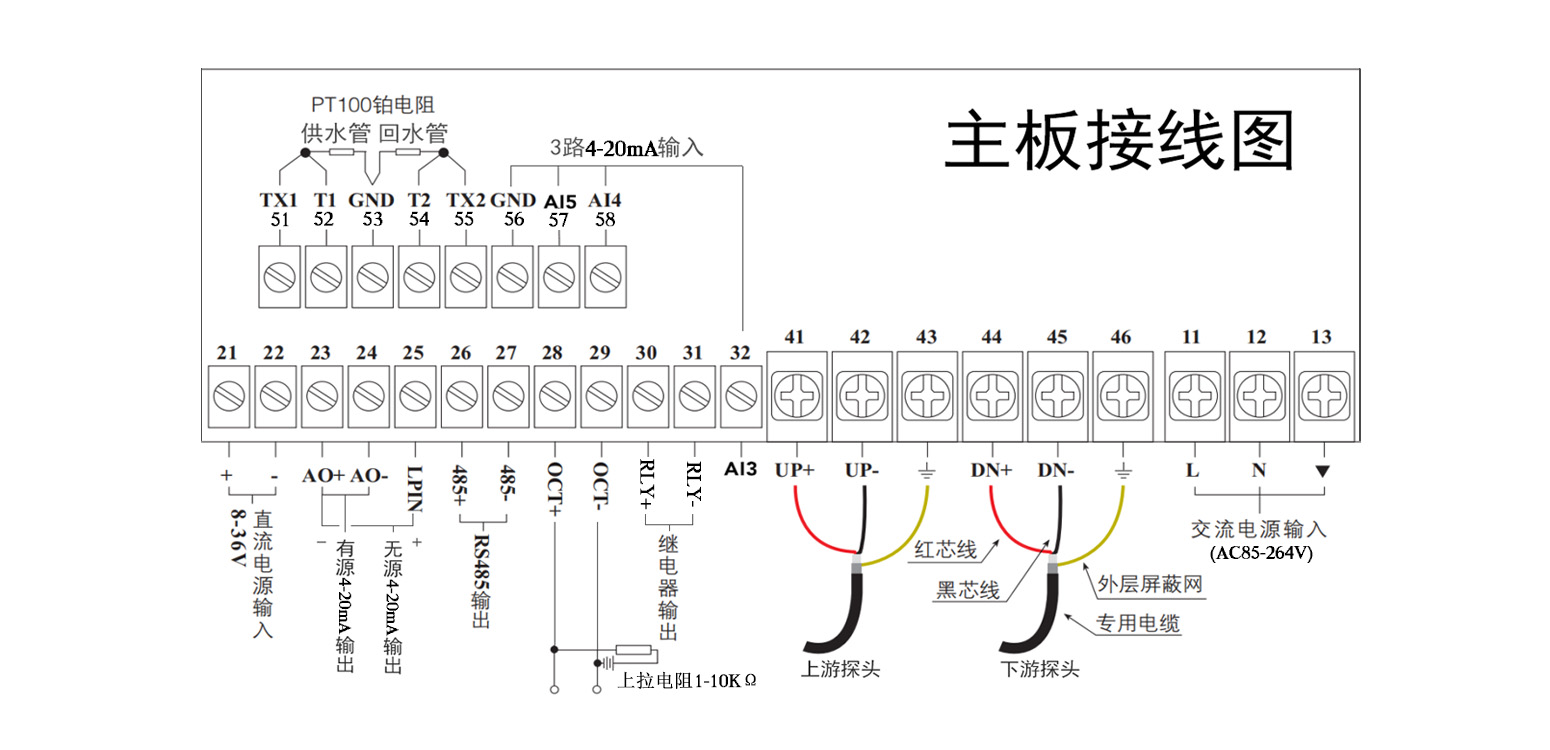

壁挂主板接线图：





产品尺寸图

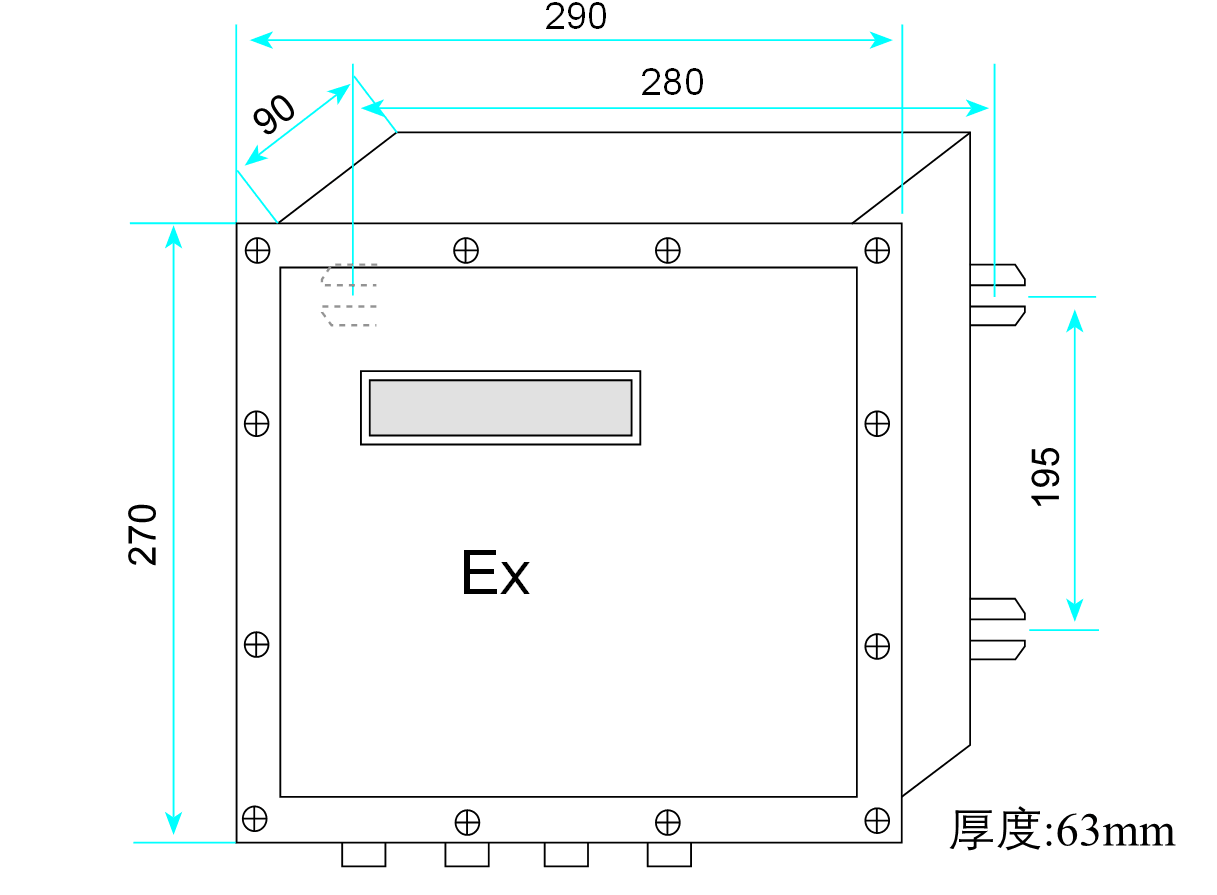

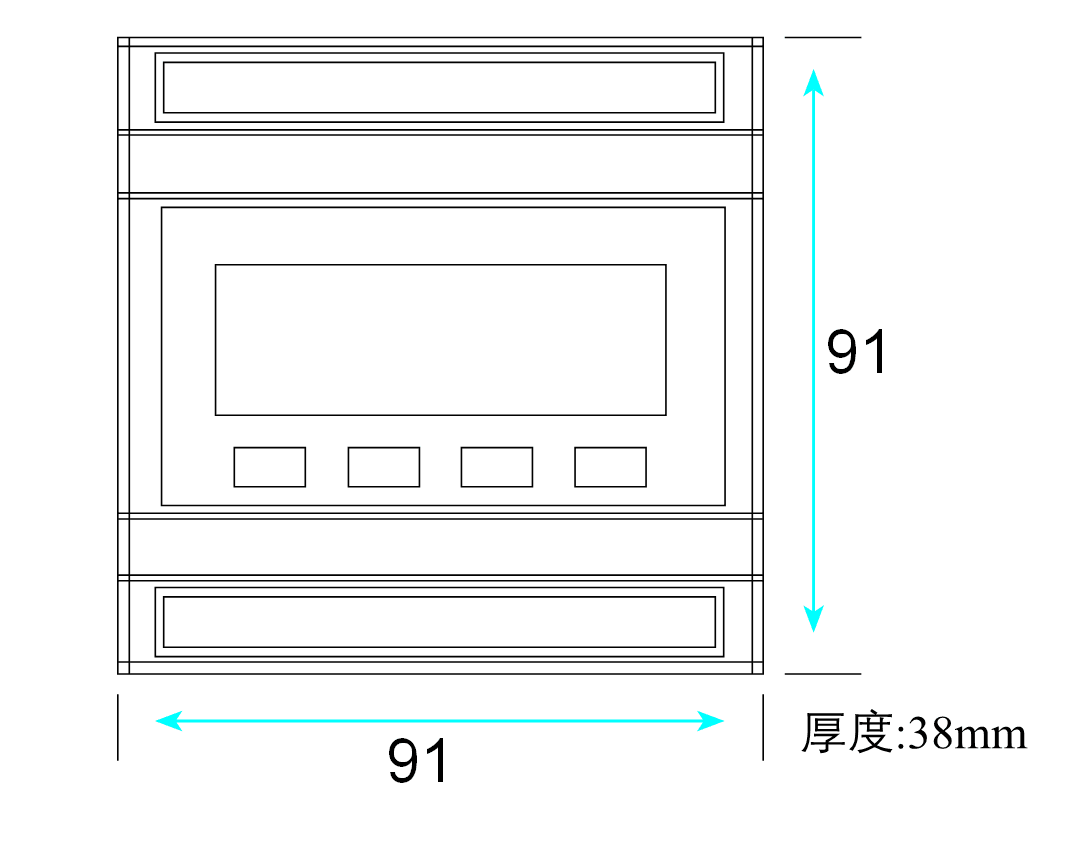

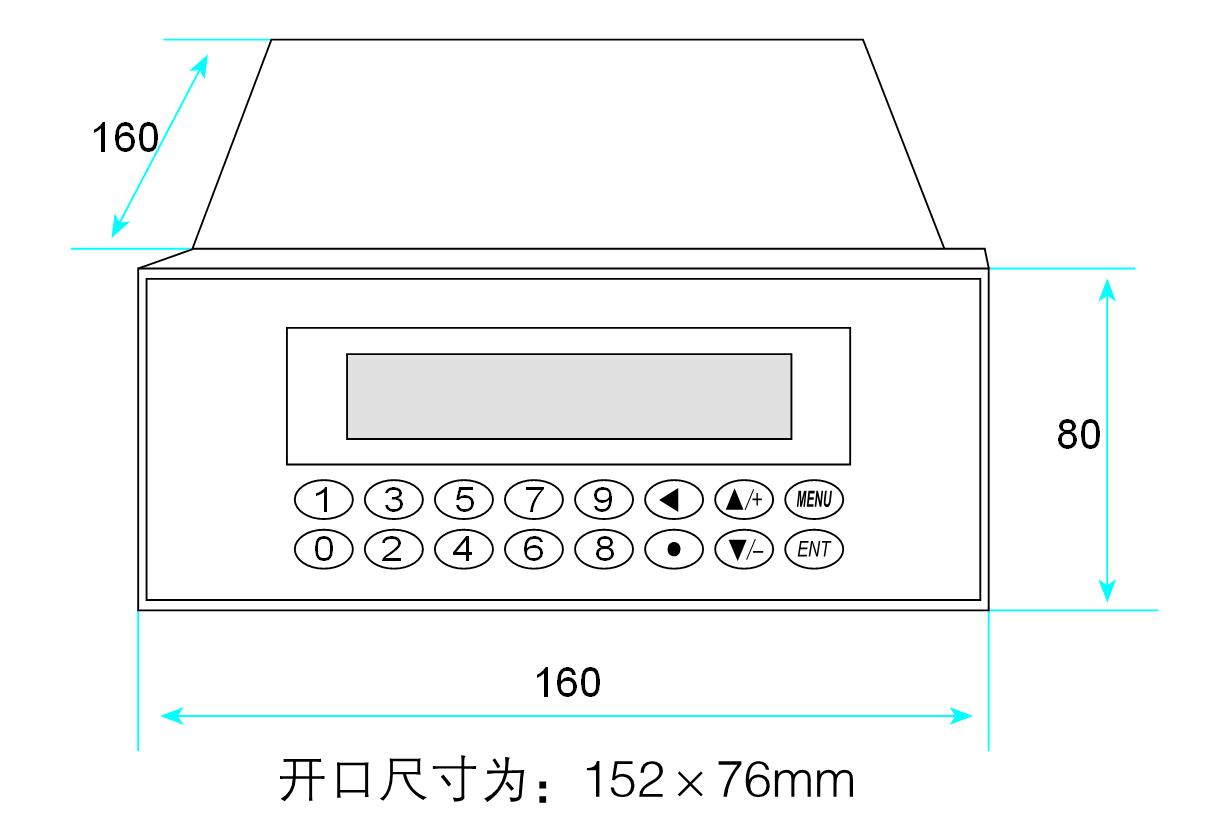

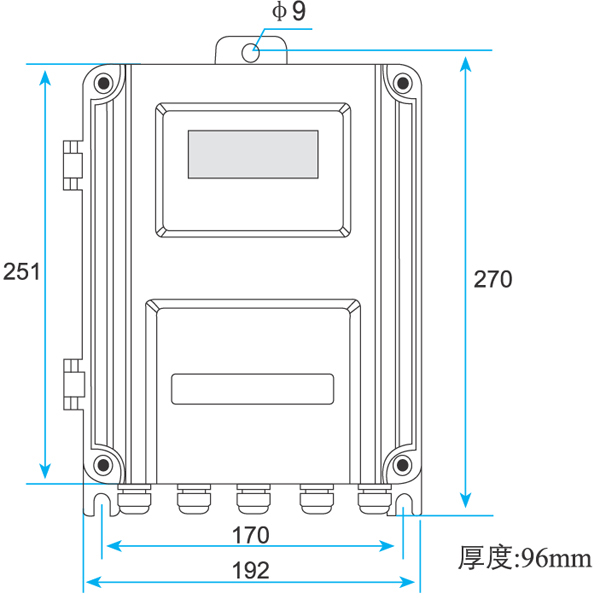

        壁挂主机尺寸图                 模块主机尺寸图                             防爆主机尺寸图                          盘装主机尺寸图
