MSYX-2河流水位流量在线监测系统





产品简介：

河流水位流量在线监测系统能够规范水文信息采集、数据传输处理流程，加快水文现代化进程，提高河流洪水预报预警能力，并兼顾公共服务和管理、决策需求。

河流水位流量在线监测系统是运用现代传感器技术、自动测量技术，自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测体系。

主要用于要用于监视河流湖泊水利运行情况。实现河流水位流量的实时连续监测和远程监控，及时掌握主要支流、重点断面水源变化状况，并将检测数据实时的传送到监测站、政府职能部门，进行监控、评估和决策。

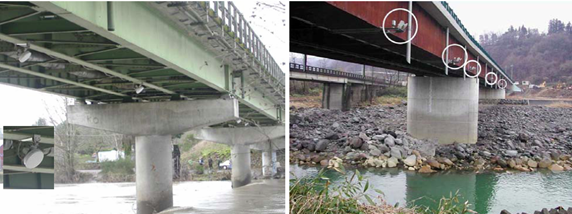

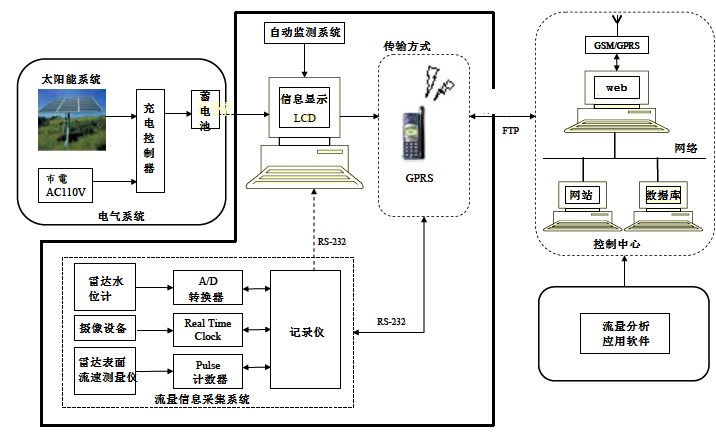

河流水位流量在线监测系统包括监测控制中心，河流水位流量监测仪和基于web平台的数据管理分析系统。河流水位流量监测仪完成相关流量的数据信息采集、分析、指令解析和数据远程传输及视频等功能。基于web平台的数据管理分析系统主要是完成数据的远程接发，存储以及数据分析和数据共享。监测控制中心包括服务器与网络设备和大屏幕显示等数字化中心的基础建设。河流水位流量在线监测系统在实现水位流量的实时连续监测和远程监控，及时掌握主要流域重点断面水体的水量状况，预警预报重大或流域洪涝事故方面有着重大意义。



主要功能

1）在常规运行模式下，系统每隔一定时间自动启动水泵采集、分析水样；

2）测量水位速、水流速、河道宽度以及风速和风向；

3）能上传视频图像或图片，实时监控现场；

4）具有数据采集功能，控制操作功能，对时功能；

        5）具有视频采集和图像压缩功能的摄像头，内含有JPED 拍照模块可作为摄像机和 JPEG 照相机使用，支持标准的串口（RS232）输出 JPEG 图像数据，可作为扩展产品链接到各个主控设备上；

6) 通过GPRS无线通讯网络实现与远程控制中心交互控制，并随时了解现场状态参数。

主要特点

1、具有历史数据存储功能，能在现场进行3个月以上的历史数据查询；

2、河流水位流量监测设备具备防雷击、防腐、防高磁、防高圧设计；

        3、抗干扰能力强，具有停电自动切换、来电自动恢复、异常自动启动和复位等功能；

4、当发生洪水等情况时，系统立即从常规运行模式转入应急启动工作模式，提高测量频率，发出报警信息，并可采用自动采集模式，对日后河流水位流量的判定提供了有效地证据；

5、操作方式为全自动供电工作方式，控制单元系统能够自动按照设定好的时间完成采集数据、数据分析、发送数据等工序；系统还设计了故障报警、液位报警、手动自动选择开关。

6、传输通信通道可以兼容SMS、Internet或性能更优越的通讯形式。

主要技术参数技术

基站设备工作电压:DC12V

功    率: 6W（瞬间 MAX：30W）

通信方式: GPRS、SMS\Internet或性能更优越的通讯形式

温度范围：－40℃～+60℃；

精    度：±0.5℃；

气压范围： 550～1060 hPa；

准 确 度： ±0.3hPa。

湿度范围： 10～90%RH， 精度： ±3% RH；

风速范围： 0～60m/s；

精    度： ±(0.5+0.03V )M/S ，V 为标准风速值；

风向范围： 0～360°

分 辨 率： ±3°

准 确 度： ±5°。

水位范围： 0～30m

精    度： 0.005m

流速测量范围：0.1～25m/s

流速显示分辨率：0.01 m/s

雷 达 波 功 率：50mw

微 波 波 束 角：12°

雷达流速计

特点：

?结构紧凑，低功耗设计

?宽输入电压范围，适用于太阳能供电应用

?支持多种通信接口（RS-232，RS-485，CAN，报警漏极开路输出）

?自定义的通信协议

?K波段24.125 GHz或24.200 GHz选择可在全球各地运行

?高级水表面流速算法，低致0.10m/s

?宽范围流速达25m/s，更高可订制

?内置加速度计自动角度补偿

?输出真水流速度，不是余弦倾斜角

?测量距离远，达100m

?可配置的顺流，逆流或两个方向测量

?IP66外壳，适合室外和恶劣环境应用

?易于在杆，墙壁或机柜上安装

?可选的OEM嵌入式模块

?可选的GPRS通信模块

?可选一体化太阳能供电模组

描述：

雷达流速计是在K波段工作的多普勒雷达流速传感器，这个功能是通过发送24GHz频率范围内的电磁波（K波段），并测量反射电磁波的频移来实现水面的流动速度。频移是由移动表面上的电磁波的多普勒效应引起的。作为雷达传感器和水面上升之间的相对速度，检测到的频率偏移也增大，从而使雷达传感器能够精确地确定水流速度。

传感器包括集成的数字加速度计，可以精确地测量朝向水冲浪自动校正，以输出真水流速度，而不是测量的余弦影响速度的倾斜角。

支持ASCII-S和GLX-NMEA串行接口数据协议，并支持更多的协议可以根据客户的要求添加。经过现场验证的雷达流速传感器是根据欧洲和美国的标准设计制造的，这使得它为我们的合作伙伴提供一个理想的解决方案，传感器有可在现场安装IP66外壳，适合与各种工业控制模块通讯，满足你的河流速度测量要求，请准备好你的产品集成。

规格：

雷达类型：   K波段24.125GHz/24.200GHz多普勒雷达，27 dBm EIRP

发射角度：   12°方位角,24°仰角

探测距离：   100m

速度范围：   0.1-25m/s（更高可定制）

测量精度：   0.03m/s

防护等级：   IP68

接口

串行接口：   1个串行RS-485 1个串行RS-232（双线接口）

波特率：     1200 -115200 bps n,8,1

串行协议：   ASCII-S，GLX-NMEA

CAN接口：    1Mbps的CAN2.0（可选）

报警输出：   2个继电器开路输出，最大50V 200mA（可选）

扩展端口：   1个通用12针定制扩展模块

电气

电源输入：   9-22 VDC

功耗：       <1.35 W（典型1.0 W）

最大电流：   <250mA

温度范围：   -30°C ～ +85°C（不加热或冷却器）

重量：       800g

模块尺寸：   65mmx 65mmx 25mm

外壳尺寸：   127mm x121mmx188mm



雷达水位计

雷达水位计技术参数： 应用：水库、河流水位监测、干滩 监测等 最大量程：30m/70m 精    度：± 3mm/± 10mm 环境温度：（-40-130)℃ 过程压力：(-0.1-0.3)MPa 频率范围：26GHz 信号输出：4…20mA/RS485/RS232/TTL 电    源：6-28VDC 现场显示：标配 外    壳：选配 过程连接：螺纹/法兰（选配） 天线结构：密封天线，防露，防凝结物 天线结构：不锈钢316L喇叭 电    源：6-28VDC 功    率：90mW

摄像机摄像（照相）机：  1/4″CCD；

水平清晰度：  不低于480线；采用低照度摄像机；

视频分辨率：  D1,640×480，可根据用户要求调整；

摄像机镜头：  用户在后台可实现对摄像机方位、焦距、光圈、景深、云台预置位的远程设置和控制；

监视角度：   水平0~355°，垂直90°连续可调；

照片格式：    JPEG；

平均无故障时间：    20000H
