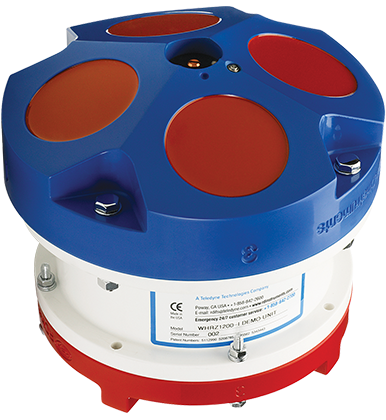

骏马”系列“瑞江”牌河流ADCP
骏马”系列“瑞江”牌河流ADCP是RDI公司的第三代声学多普勒河流流量测量系统。与第一代和第二代河流ADCP相比，“瑞江”ADCP的尺寸，重量，盲区都大大减小；价格也大幅度降低。美国国家地理调查局已接受“瑞江”ADCP作为其河流流量测量的标准仪器之一。 “瑞江”ADCP主要有以下优点：
1.采用了RDI公司的宽带信号处理专利技术。该技术应用在保证精度的前提下，提高了流速测量的空间和时间分辨率。
2. 测量剖面深度范围大。例如600 kHz ADCP，其测量剖面深度范围可以从0.7米至75米（注：剖面深度与含沙量及单元长度有关）。这样一台600 kHz ADCP即可以适用于大部分河流的水深情况。
3. 对较高含沙量河流适用性较好。高含沙量意味着水体对声波能量的吸收增强。这时需要采用较低频率的系统才能达到较大的剖面深度和保持底跟踪。然而一般低频系统分辨率较低。由于采用了宽带信号处理专利技术，RDI 较低频率的系统（600kHz 和300 kHz ）在较高含沙量情况下具有较好的穿透性，并且分辨率较高。
4. “瑞江”1200 kHz和600 kHz ADCP 有两种工作模式：标准工作模式和浅水工作模式。标准工作模式适应范围大，应用于大多数情况。然而在水很浅，流速很低情况下，采用浅水工作模式可以有效的提高测量精度。
5. 新开发出了“零盲区”技术，首先应用于1200kHz ADCP。因此，“瑞江”1200 kHz ADCP 可以用于更浅水深的河流和湖泊。
>技术参数：
|
参数
|
WHR600 600 kHz
|
WHRZ1200 1200 kHz
|
|
|
流速剖面
|
剖面范围
|
0.7米①至75米②
|
0.3米①至75米②
|
|
|
流速范围
|
±5m/s缺省值，±20m/s最大值
|
|
|
准确度
|
水流速度的±25%，±2mm/s
|
|
|
分辨率
|
1mm/s
|
1mm/s
|
|
|
深度单元层数
|
1-128
|
1-128
|
|
|
单元厚度
|
0.1m to 4m
|
0.05m to 2m
|
|
|
盲区
|
0.25m
|
0.05m
|
|
|
数据输出频率
|
1-2Hz(典型)
|
1-2Hz(典型)
|
|
|
底跟踪
|
速度范围
|
±9.5m/s
|
±9.5m/s
|
|
|
深度范围
|
0.8米至90米②
|
0.5米至30米②
|
|
|
准确度
|
水流速度的±25%，±2mm/s
|
|
|
分辨率
|
1mm/s
|
1mm/s
|
|
|
深度测量
|
范围
|
0.8米至90米②
|
0.5米至30米②
|
|
|
准确度
|
±1%③，±1cm
|
±1%，±1cm
|
|
|
分辨率
|
1mm/s④
|
1mm/s④
|
|
|
标准传感器
|
-
|
温度
|
倾斜
pitch& roll
|
罗经
|
|
|
范围
|
-5到40摄氏度
|
±15度
|
0-360度
|
|
|
准确度
|
±0.4摄氏度
|
±0.5度
|
±2度
|
|
|
分辨率
|
0.01摄氏度
|
0.01度
|
0.01度
|
|
|
操作模式
|
标准剖面测量模式(宽带)
|
Mode 1
|
|
|
高精度剖面测量模式(内置)
|
Mode5 和Mode 11
|
|
|
高ping剖面测量模式(可选)
|
Mode 12
|
|
|
浅水底跟踪模式(可选)
|
底跟踪 Mode 7
|
|
|
换能器及硬件
|
波束结构
|
4波束，波束角20度
|
|
|
内存
|
可选闪存PC卡，最高2GB
|
|
|
软件
|
~WinRiverII(标准)用于船载航行测量
~SxS Pro(可选)用于站点测量,带有某一模型用于原地质量评估和控制
|
|
|
通讯
|
串联（标准）
|
RS-232,波特率1200到115200
|
|
无线调制解调器
|
距离 >30km（视距范围内）
|
|
集成
|
可以与GPS,深度测探仪或外部罗经使用RS232接口了解PC
|
|
电源
|
输入电压
|
10.5-18V DC
|
|
功耗
|
标准1.5w
|
|

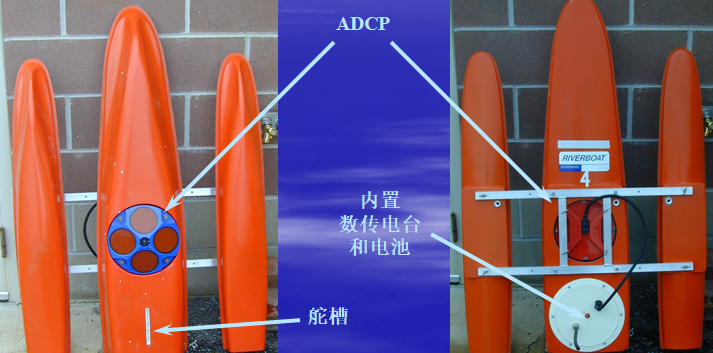

浮体(选配)
|
结构
|
三体船
|
|
材料
|
聚乙烯
|
|
尺寸
|
L120cm×W80cm×H18cm
|
|
重量
|
10kg（船体）/ 7kg（带仪器与电池）
|
|
环境
|
工作温度
|
-5摄氏度至45摄氏度
|
|
存储温度
|
-20摄氏度至50摄氏度
|
1.
假设为高精度模式的一个完整深度单元，量程从传感器表面起算
2.
假设为淡水，实际范围取决于温度和固体悬浮物浓度
3.
假设均匀水温和盐度的剖面
4.
对于平均深度数据
注：美国专利号：BroadBand ADCP - US Patent # RE35535
BroadBand Transducer - US Patent # 5,343,443
